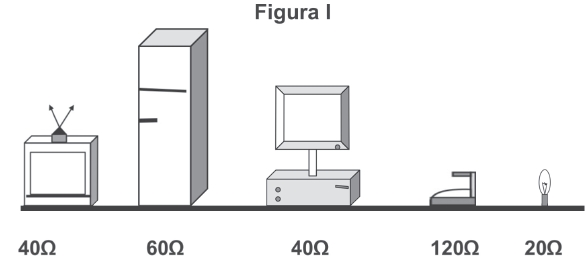

(ENEM 2011 2ª APLICAÇÃO) Uma residência possui dois aparelhos de TV, duas geladeiras, um computador, um ferro elétrico e oito lâmpadas incandescentes. A resistência elétrica de cada equipamento está representada pela figura I. A tensão elétrica que alimenta a rede da residência é de 120 V.

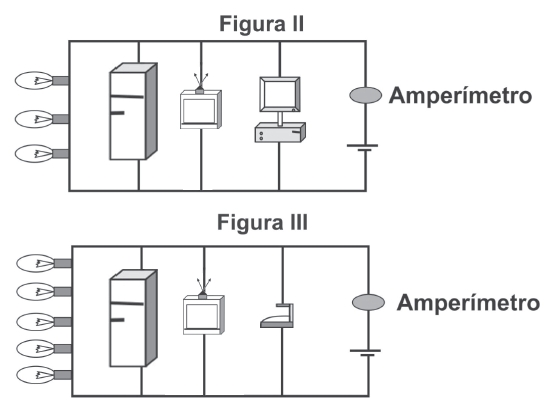

Um eletricista fez duas ligações, que se encontram representadas pelas figuras II e III.
Com base nas informações, verifica-se que a corrente indicada pelo amperímetro da figura
